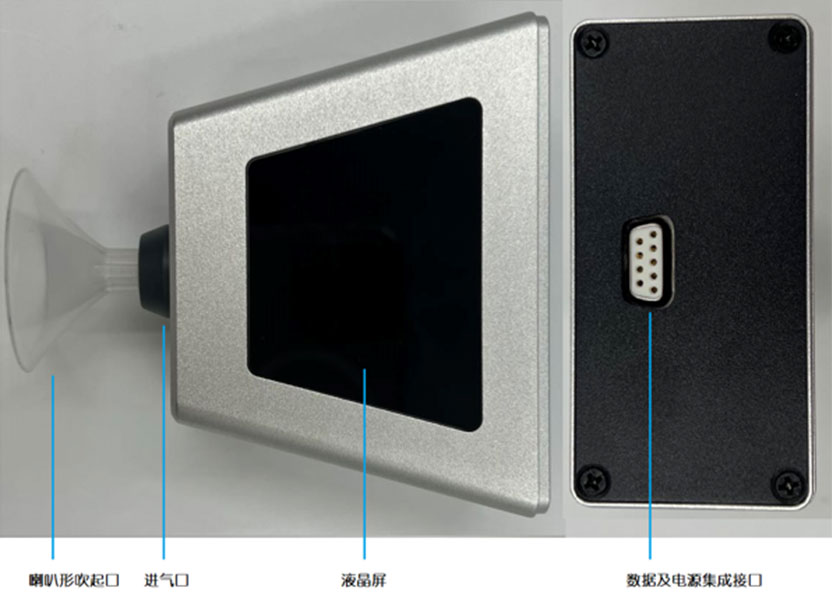

1. 產品部件簡介

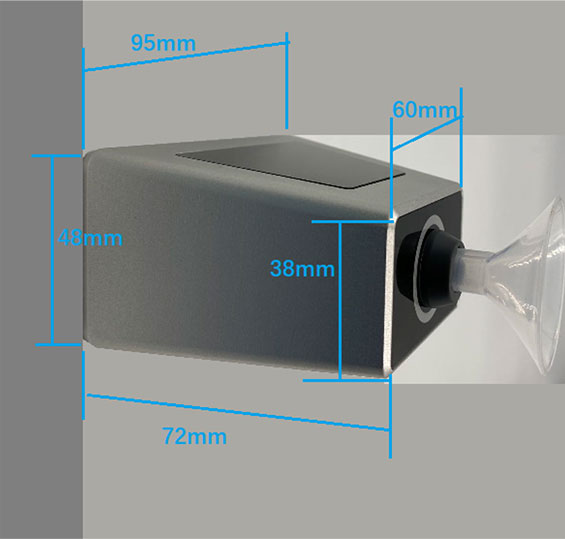

2. 產品尺寸圖

波特率為：9600

數據位：8

校驗位：無

停止位：1

1. 幀格式

幀頭： 0xaa；

長度域：數據域長度；

命令域：命令字為相關命令；

數據域：不同指令的詳細信息，長度由命令字決定；

數據和：長度域、命令域、數據域累加和；

2.命令詳解

通訊模式為應答式通訊方式，多數指令以探頭為主動發送，主板應答，主板也可主動發送指令，如啟動測試、配置設置等指令等。

以下所有 2 字節及以上數值型字段數據，如無特別說明均為 LSB 傳送；所有 ASCII 字段均為順序傳送；

由于格式固定，故下面說明中省略枕頭及長度，只保留命令及數據說明。

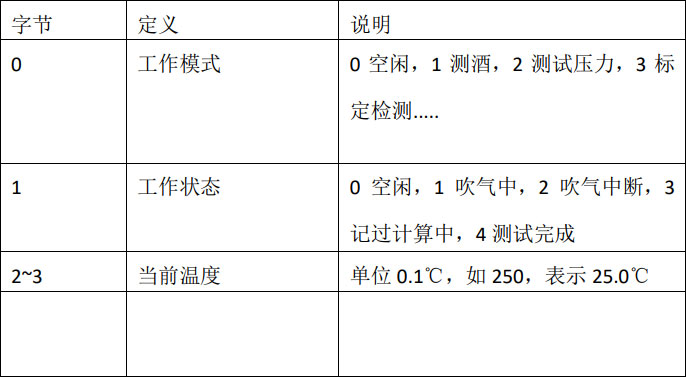

2.1 探頭心跳工作狀態

說明：探頭主動向主板發送心跳

命令：0x0F

終端發送：
